能耗在线监测系统

发布者:山东新云鹏电气有限公司2022-08-23
能耗在线监测系统
  能耗在线监测系统简介

  能耗在线监测系统是基于移动互联网、云计算、智能硬件和SaaS服务企业能耗采集系统,系统以智能表计直采、生产数据提取、智能硬件监测、手工作业采集等多种方式,采集和计算全厂各类能源总量指标(电、热、煤、油等)、能效指标以及其它企业经济指标(工业总产值、工业增加值等),实现数据汇总,并将监测和计算的数据统一打包按日(月)发送给国家能耗在线和省在线监测平台。满足国家对相关数据的监管要求。

  该系统包含数据采集层、数据处理层、数据传输层、企业应用层。能够国家对能耗在线监测的数据需求,同时还具备企业对能源日常管理的基本需求:
  数据采集层:各类能耗采集终端通过RS485、总线等方式接入数据网关汇总至采集端设备。
  数据处理层:端设备对能耗数据进行实时采集、并打包、发送;通信层,通过局域网络或无线网络,将数据传输至数据中心;
  数据传输层:将各类能耗数据通过以太网或4G等方式上传至省级/国家平台,满足国家的数据监管要求;
  企业应用层:对采集数据进行信息处理、展示:通过对能耗数据的存储、统计、分析,以多媒体、移动端、网页等多种形式进行数据的展示。未来可无缝升级至能管中心系统。
  能耗在线监测系统功能

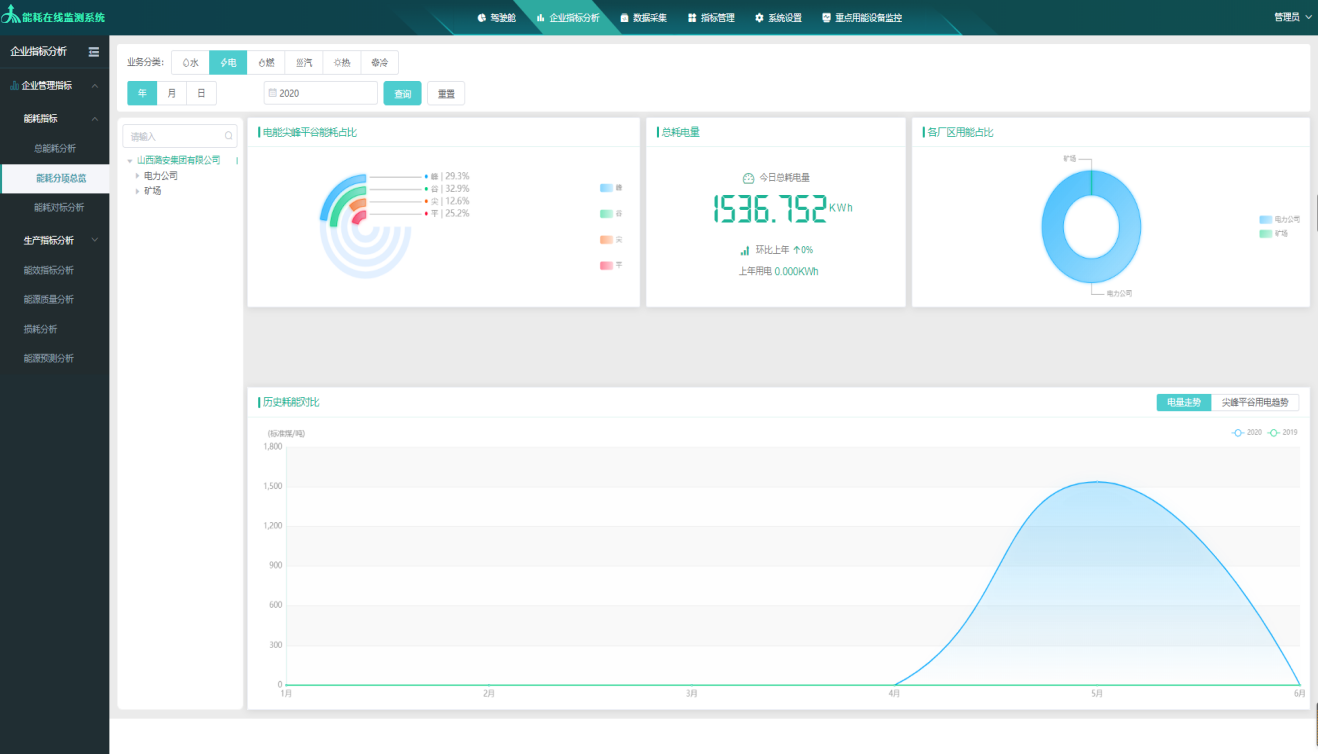

  1、数据监测

  能源数据监测主要包含对电表、水表、蒸汽仪表、天然气仪表、压缩空气仪表、热表等智能计量仪表的数据监测。 展示数据主要为三相电压、三相电流、功率(有功、无功、视在功率)、功率因数、有功总电能、尖峰平谷电能 、瞬时流量、累计流量、瞬时热量、累计热量、温度、压力等,可通过实时曲线的方式显示在监控画面中。

  2、能耗告警
  在能源管理平台中设置各监测点的安全及管理报警限值,当能源运行过程中有超限情况,系统进行自动报警,保障用能安全。

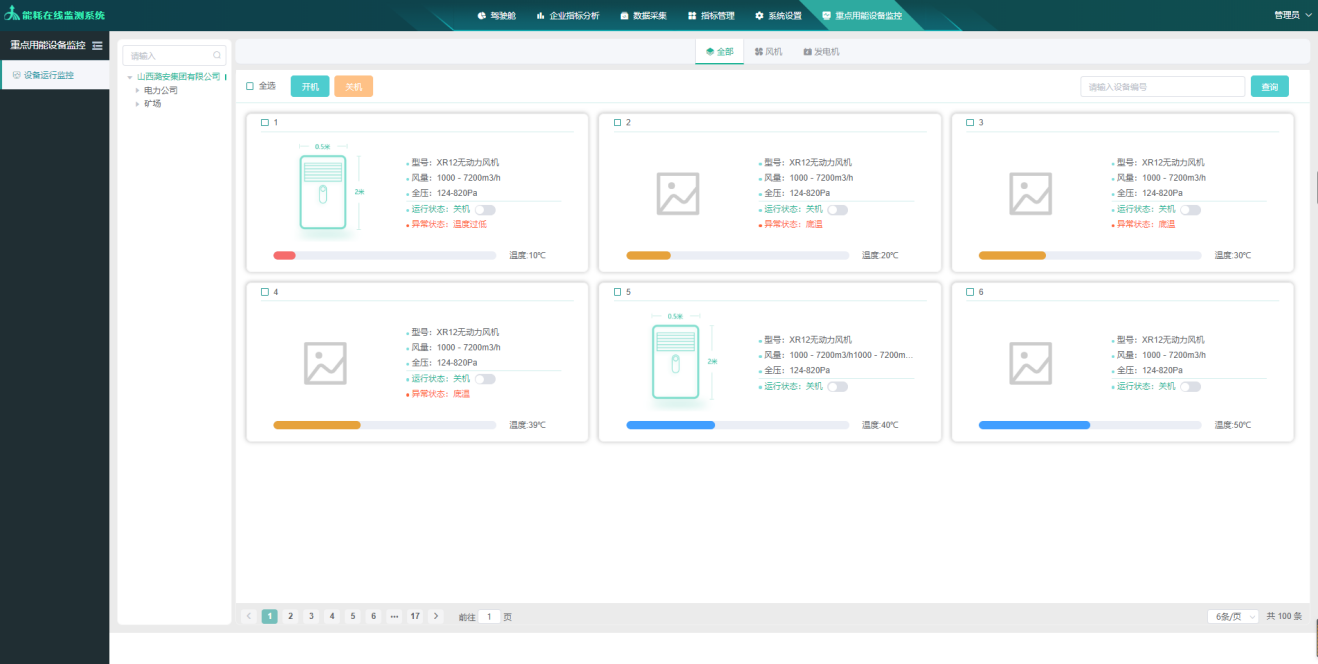

  3.设备管理

  通过设备管理模块,能够清晰的知道某个设备的基本信息、巡检计划、巡检记录、巡检报告、接收评估报告等。系统提供电子巡检功能,当巡检员到达设备位置,检查完毕设备后,通过扫描设备二维码,即可完成巡检信息的录入。

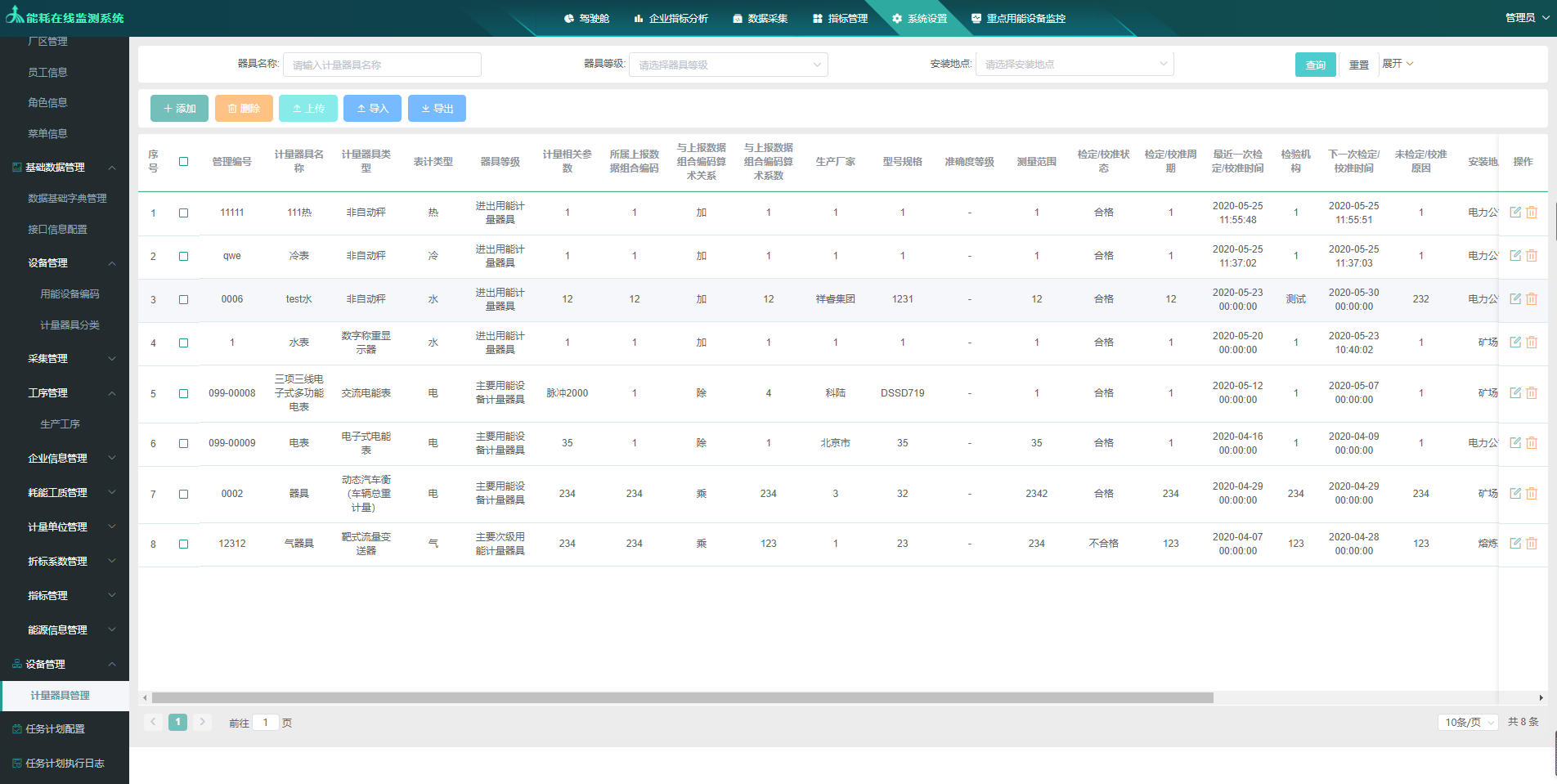

  4、计量器具管理
  计量器具管理模块实现企业计量部门各种计量器具的信息化管理,提供企业计量器具资料和数据的管理功能,计量器具的定期检定、校准和维修管理功能。通过所提供的功能,使企业计量人员掌握器具从购入、安装使用、检定、维护及报废过程的所有信息,有助于企业完善计量器具管理工作,稳定生产并促进产品质量的提高。
  5、能管中心升级接口(预留)

  本方案现阶段能满足国家对企业数据采集的基本要求,但随着企业的信息化、大数据化和精益化管理要求的不断提升,企业需要将数据孤岛打通,连接影响企业生产的各类能源、生产、设备运维等相关数据 ,从而建设一套独立的垂直的能源管控中心平台系统。本次建设的《重点用能单位能耗在线监测系统》项目,将会预留相关接口,以满足企业未来对能源管控中心的升级需求。
